FPGA系统能力贯通实验平台
核心功能

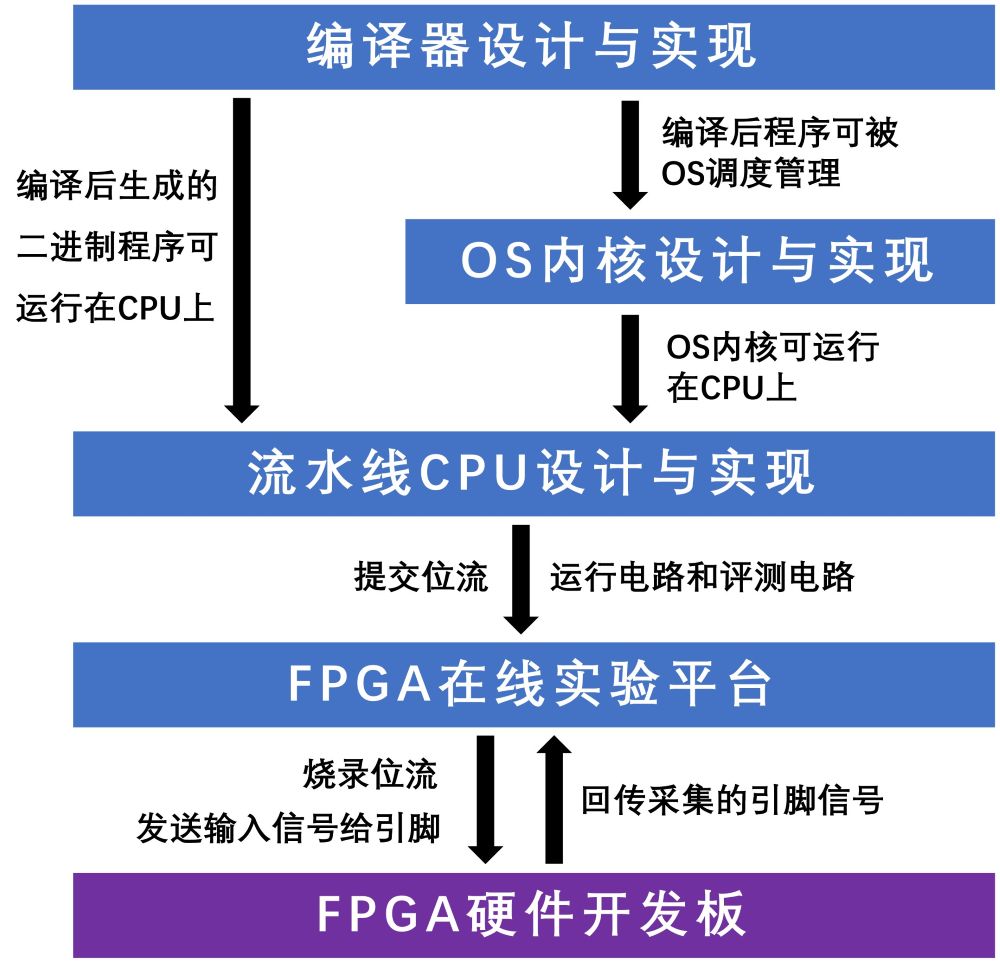

贯通式培养
· 实现一个RISC-V流水线CPU（支持SoC）
· 实现一个RISC-V操作系统内核
· 实现一个RISC-V编译器
· 要求CPU可以运行在FPGA开发板上
· 要求操作系统内核可以运行在CPU上
· 要求高级语言代码经编译器编译后生成的二进制程序可以运行在CPU上
· 编译后的二进制程序可以被操作系统内核进行多任务调度和管理（进程+虚存）
在线运行

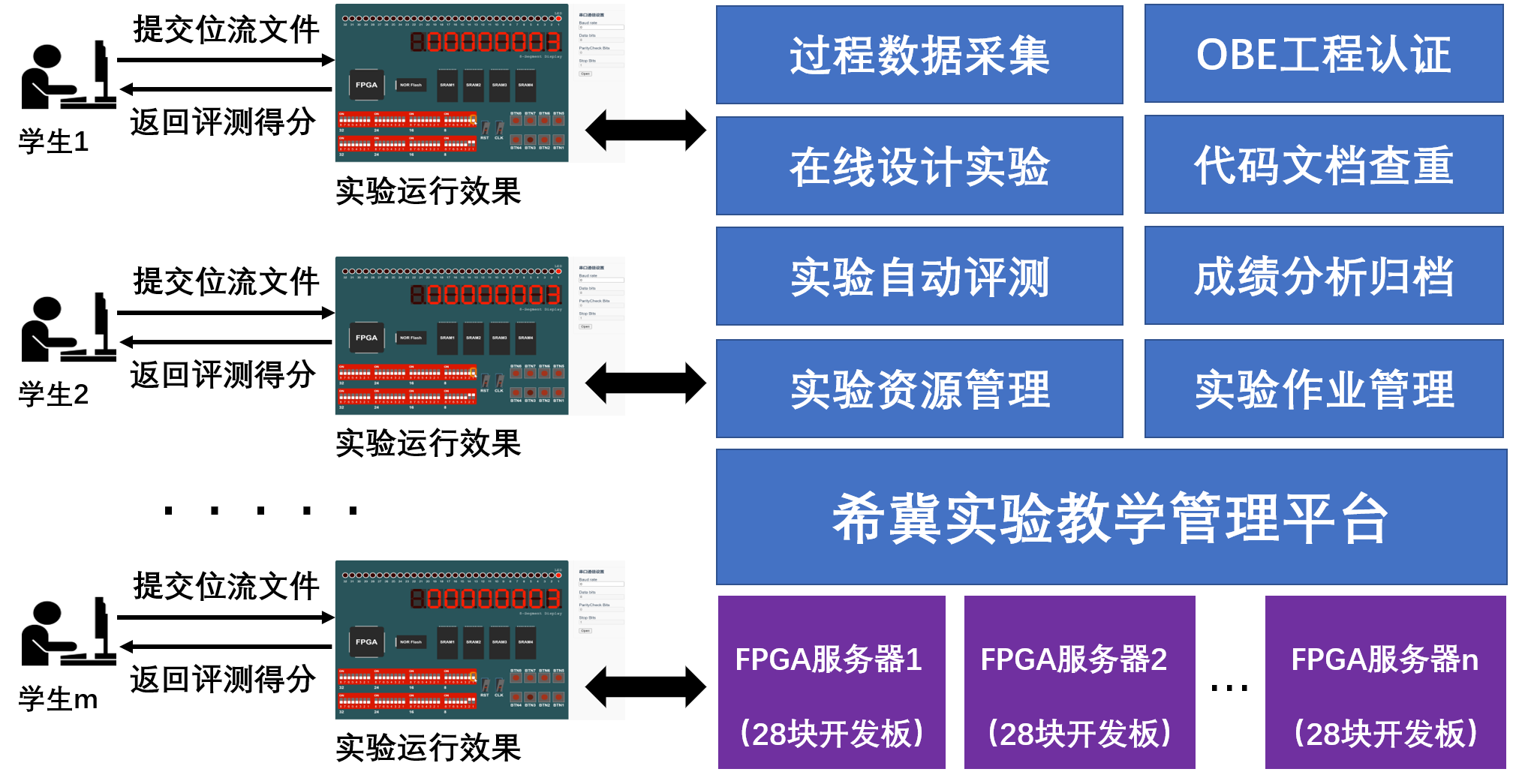

支持学生在线申请 FPGA 硬件开发板，支持自动为学生自动分配空闲开发板。在开发板资源不够时，支持排队进入在线实验环境。

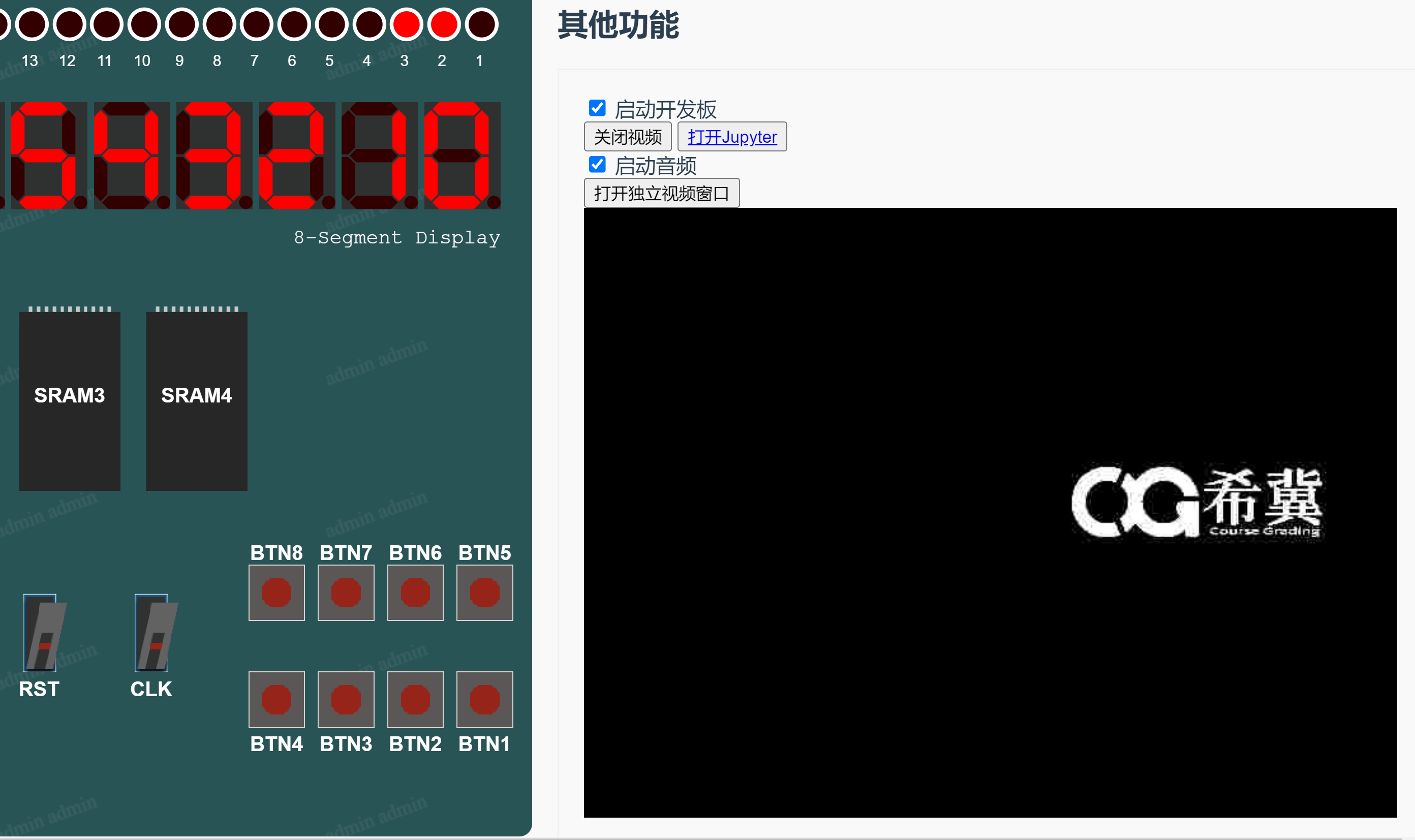

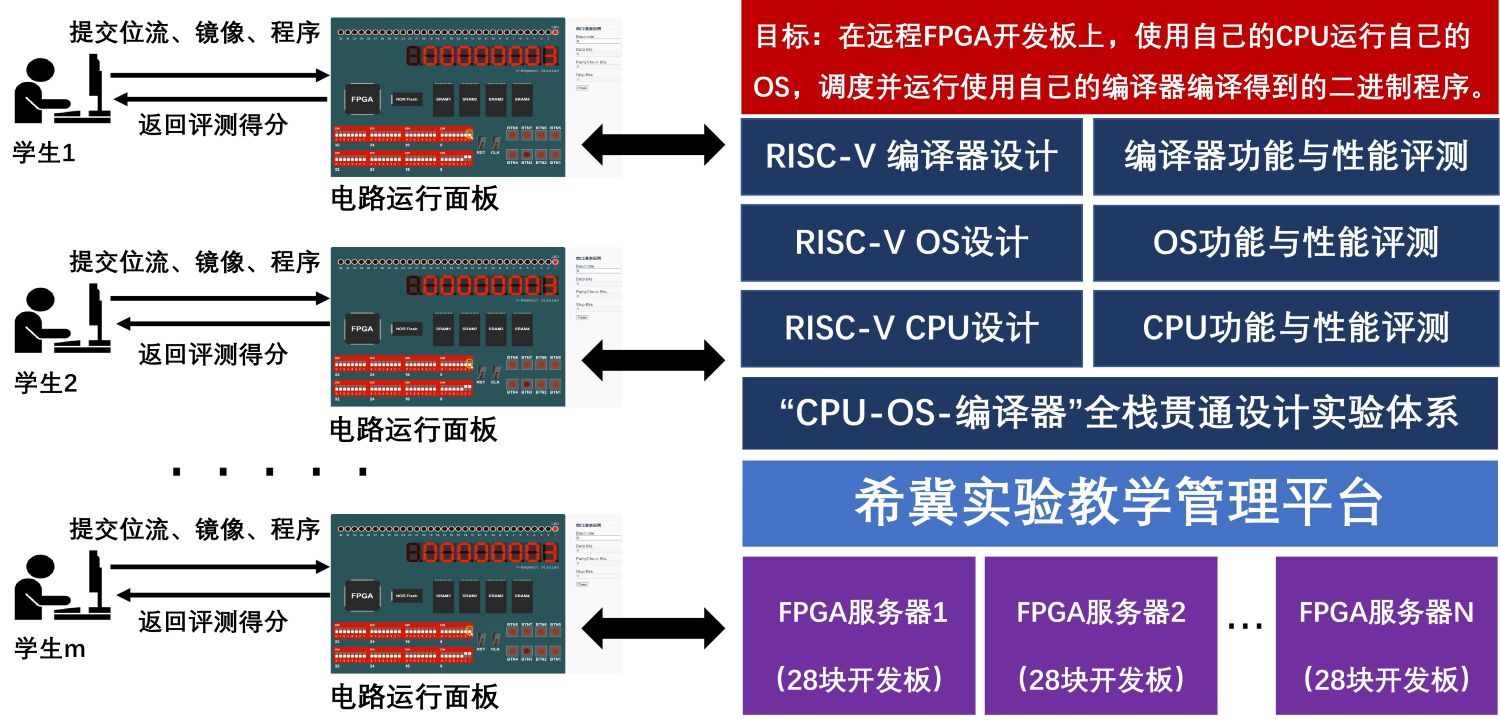

实验平台为每个学生分配一个由 FPGA 硬件开发板驱动的FPGA电路运行面板。通过运行面板，学生可看到电路的实时运行效果；通过输入外设，实现与 FPGA 上运行的电路进行实时交互。
随时随地
学生通过浏览器即可随时随地登录实验平台开始实验。点击“开始实验”后，进入 FPGA 电路运行面板实验环境。在电路运行面板上，学生可在线申请 FPGA 硬件开发板。
支持学生在线烧录位流到远程 FPGA 硬件开发板上运行，摆脱时间和空间限制。学生可在图书馆、自习室、宿舍等非机房环境中开展硬件实验。
当开发板出现异常时，支持学生一键远程重启开发板或切换新开发板。
外设丰富

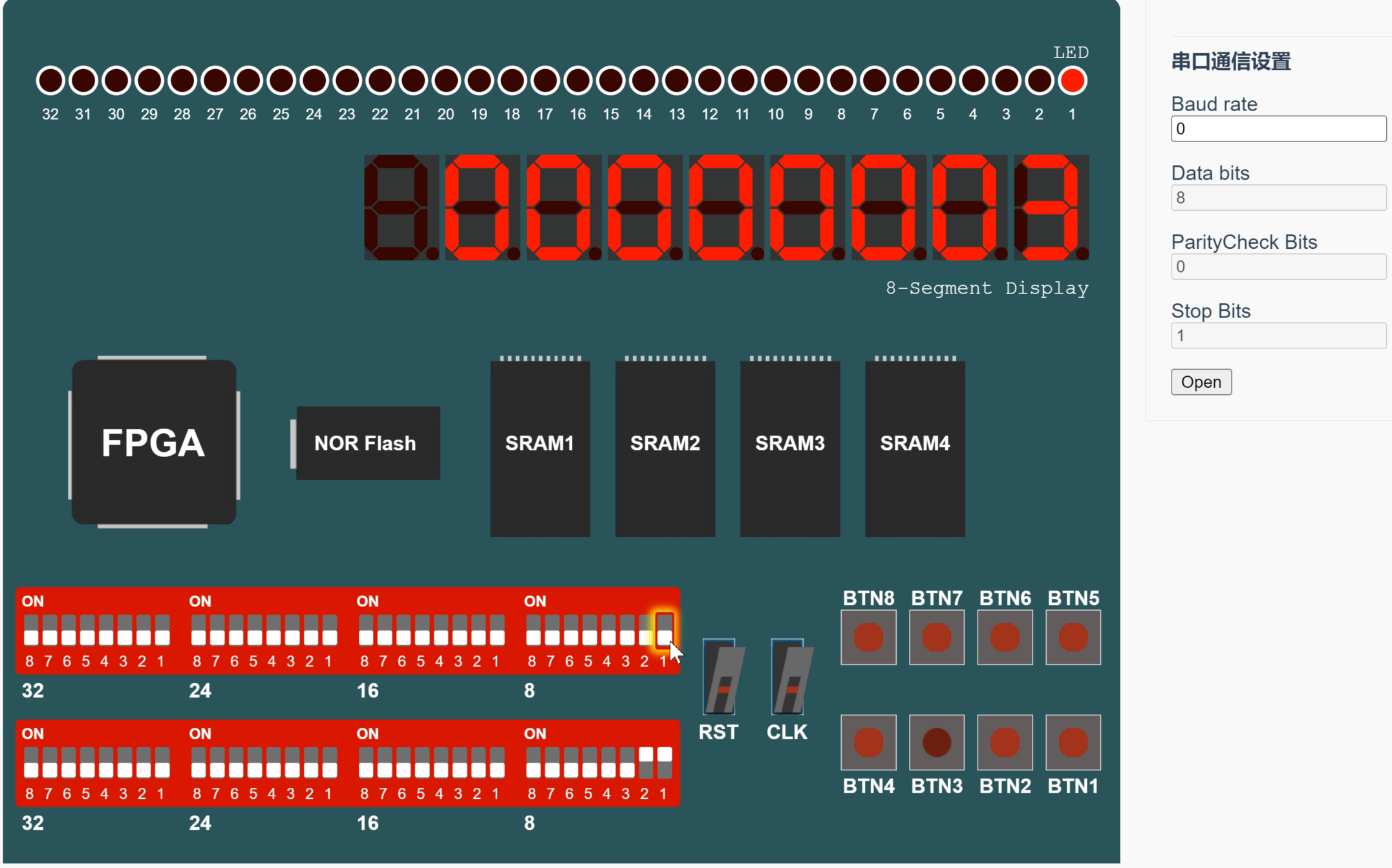

提供丰富的输入/输出外设，支持外设数量与种类的可持续扩展，不受 FPGA 芯片引脚数量约束。当前外设包括：
· LED 灯：32 个
· LED 点阵：16*16，4 个
· 7 段数码管（带小数点位）：9 个
· 拨码开关：32 个/组，共 2 组
· 按键：8 个
· 复位键：1 个
· 时钟键：1 个
· 音频输出：支持
· 视频输出：支持，HDMI/VGA
· 串口：支持
自动评测

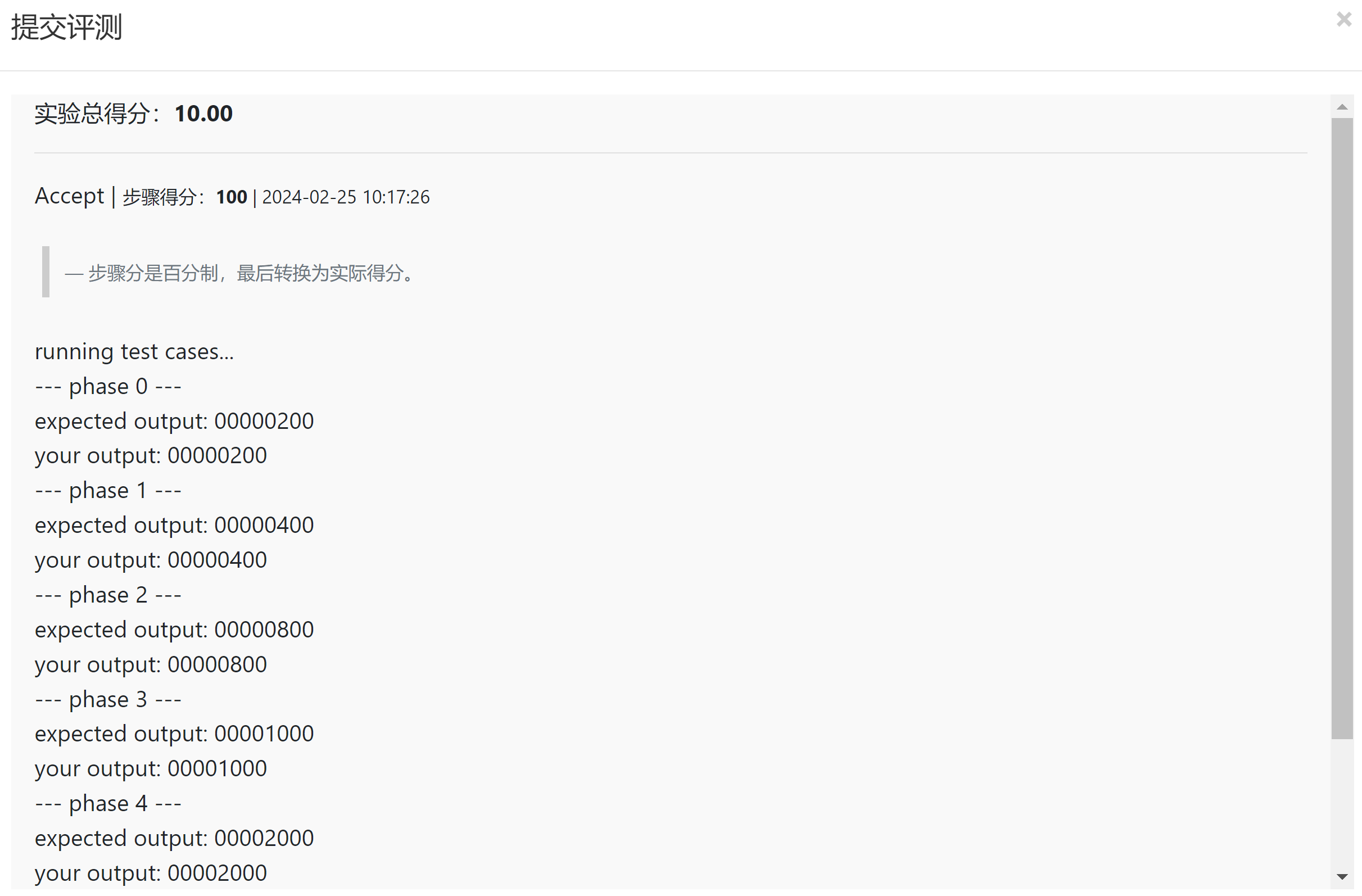

学生提交位流、镜像、程序文件后，平台可自动在远程FPGA硬件开发板上运行学生的CPU电路、OS镜像、程序，评测学生所提交CPU、OS、程序的功能是否正确，性能是否满足要求。根据评测结果，自动为学生所设计的CPU、OS、编译器进行客观判分。
· 支持基于“VSCode+GDB+OpenOCD+JTAG”的远程代码调试。
· 支持基于“XVC+逻辑分析仪”的远程硬件电路调试。

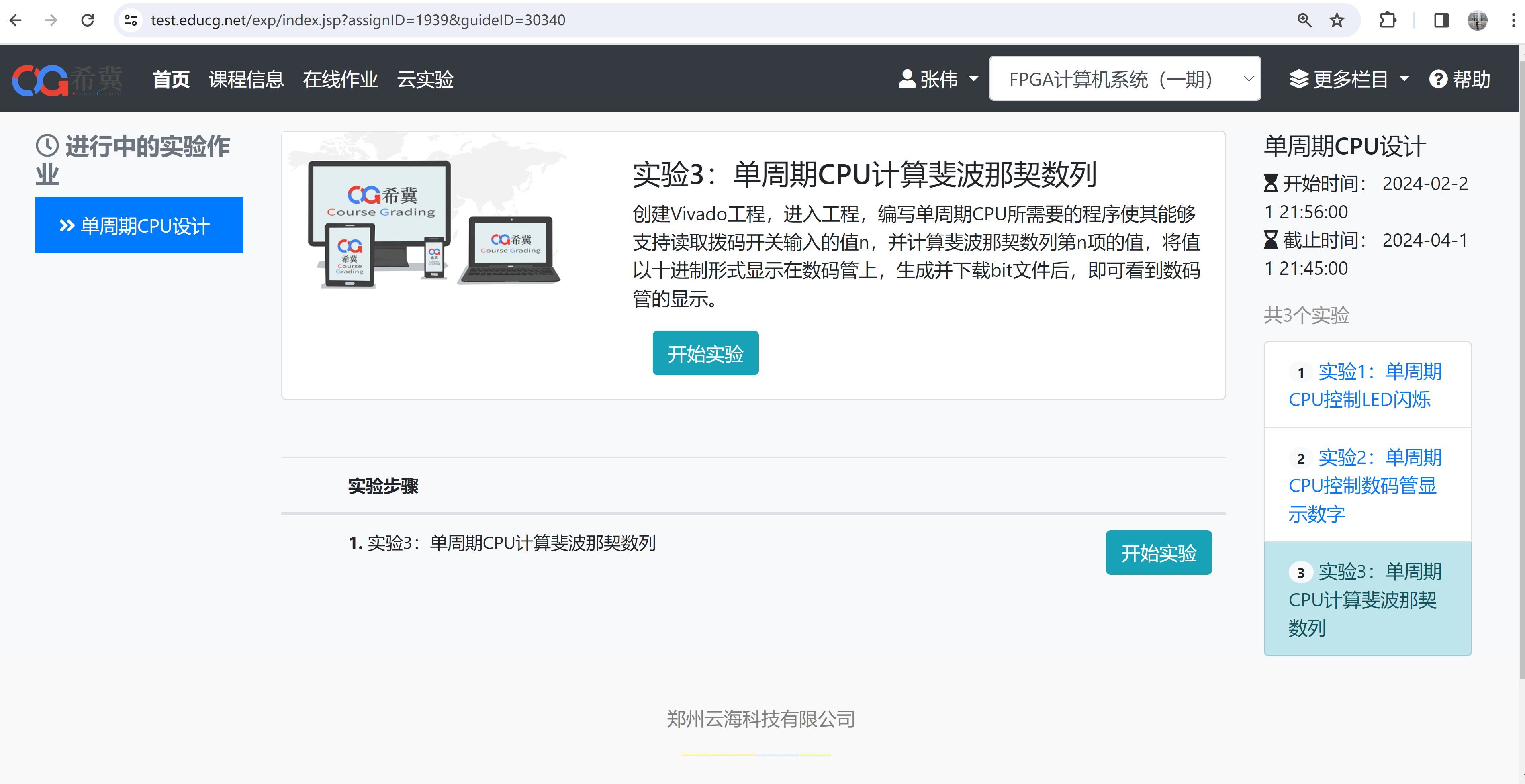

除了FPGA硬件开发板评测外，实验平台也支持仿真器评测。通过闯关方式将仿真器评测和FPGA开发板评测按实验难度递进顺序自然结合，降低学生开发复杂数字系统（如流水线CPU）的调试难度，增强学生完成实验的信心，提高学生开展实验的兴趣。
高密度（标配版）

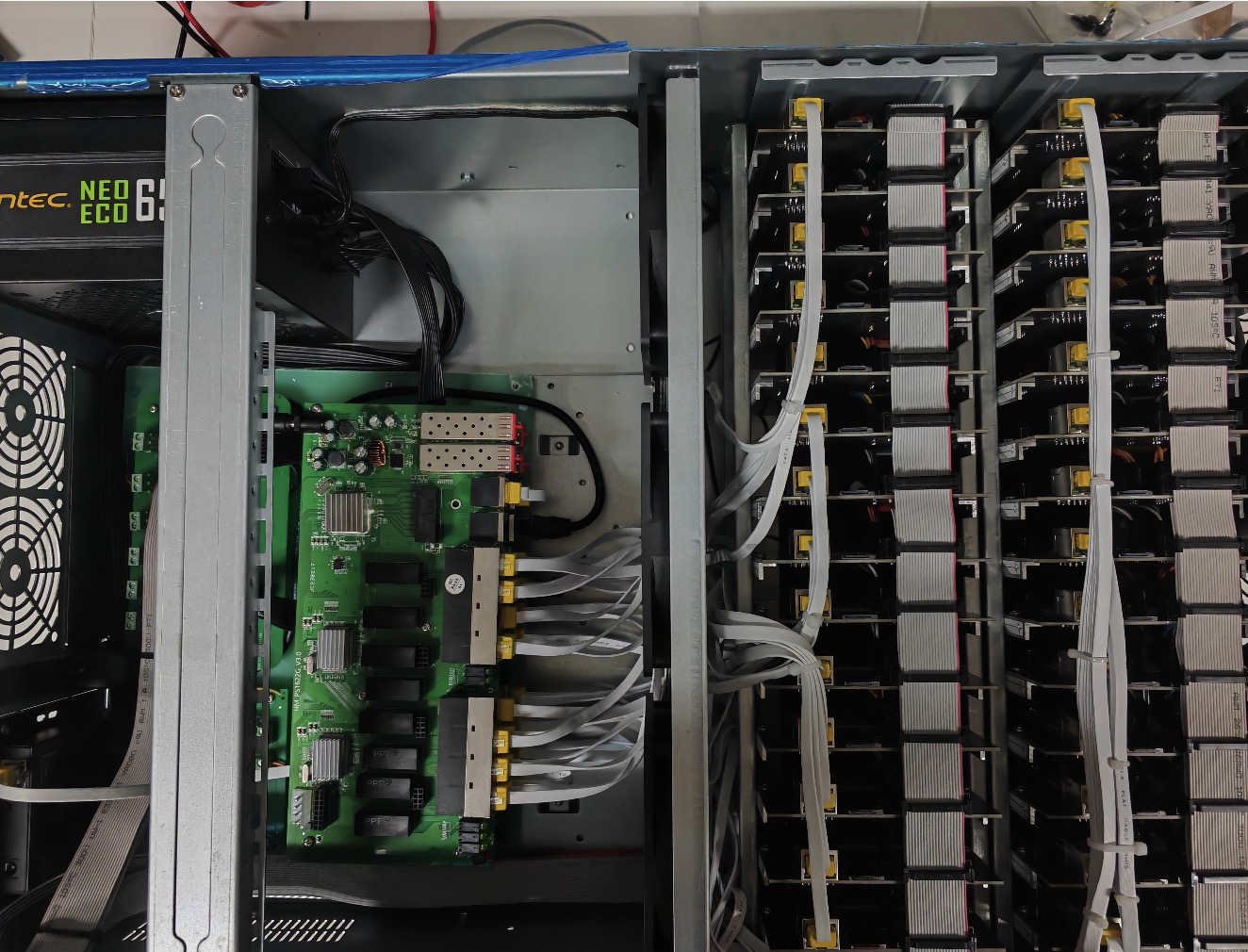

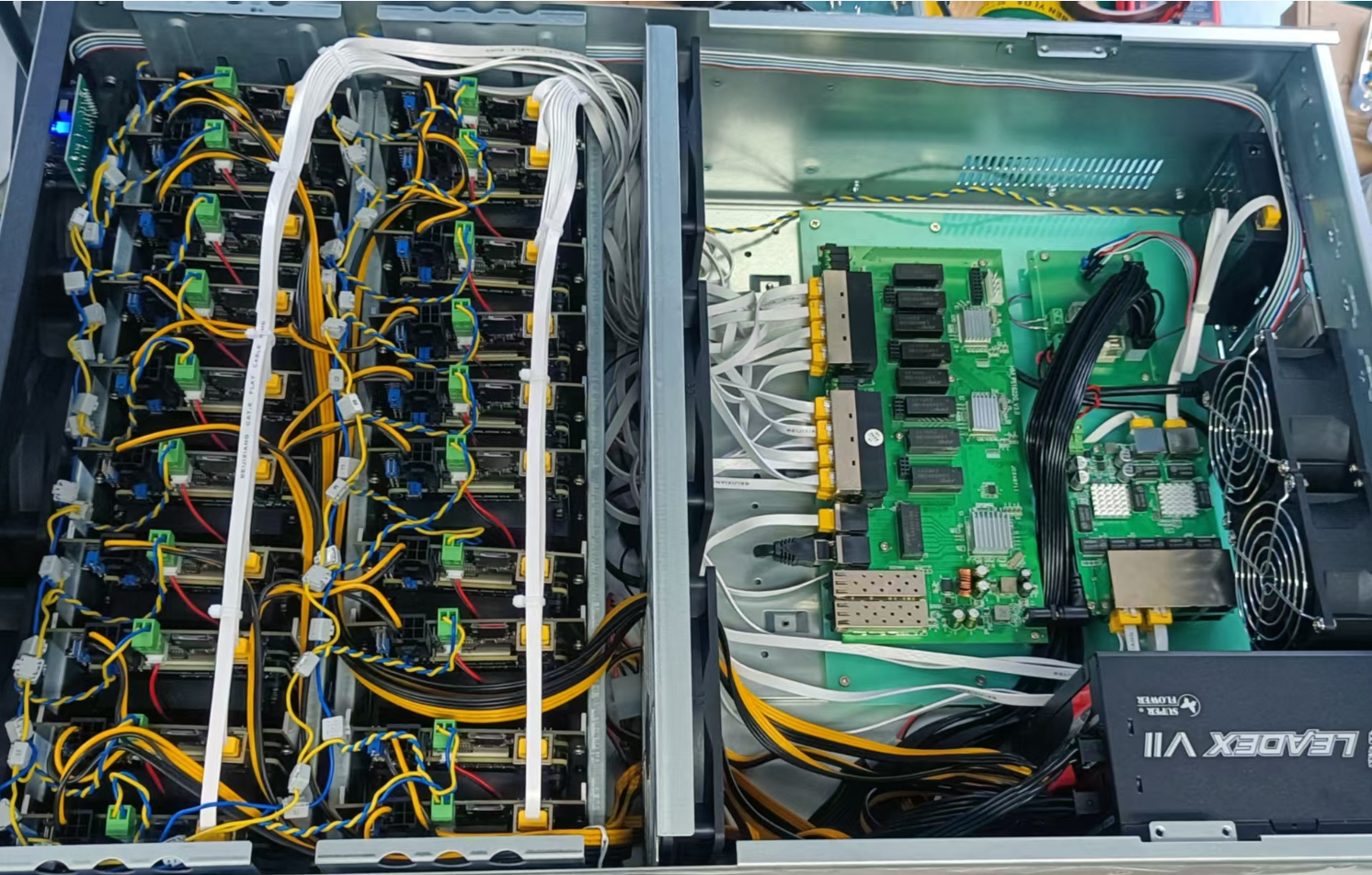

通过将FPGA硬件开发板高密度封装于FPGA服务器中，有效避免传统FPGA开发板或者实验箱在使用过程中的损耗问题。FPGA服务器具有如下特点：
· 自研PCB电路板，采用 4U 标准机箱外壳。
· 每块开发板支持单独插拔，即插即用。
· 服务器通网通电后，可全年 7*24 小时运行。
· 每台服务器中包含 28 块 FPGA 硬件开发板。
· 支持本地交付，多台服务器可组成 FPGA 集群。
· FPGA 型号：XC7Z020，85k LCs，53.2k LUTs
· QSPI NOR FLASH：≥16MB
· Ethernet：1 路
· DDR3 RAM：1GB
· SRAM：2片，64Mbit，SPI 和 QPI 四线读写
· ARM硬核：2 个，主频766MHz，支持音视频硬件加速
高密度（高配版）
通过将FPGA硬件开发板高密度封装于FPGA服务器中，有效避免传统FPGA开发板或者实验箱在使用过程中的损耗问题。FPGA服务器具有如下特点：
· 自研PCB电路板，采用 4U 标准机箱外壳。
· 每块开发板支持单独插拔，即插即用。
· 服务器通网通电后，可全年 7*24 小时运行。
· 每台服务器中包含 20 块 FPGA 硬件开发板。
· 支持本地交付，多台服务器可组成 FPGA 集群。
· FPGA型号：XCZU15EG，747k LCs，341.04k LUTs
· NAND FLASH：≥64MB
· Ethernet：1 路
· EMMC存储芯片：不低于8GB
· SRAM：2片，64Mbit，SPI和QPI四线读写
· RAM：≥4GB DDR4（PS侧），≥2GB DDR4（PL侧）
· ARM硬核：2个，最高主频≥1.5GHz，支持音视频硬件加速
全栈贯通实验体系
RISC-V CPU设计核心实验 、RISC-V OS内核设计核心实验 、 RISC-V 编译器设计
| RISC-V CPU设计核心实验 | RISC-V OS内核设计核心实验 | RISC-V 编译器设计 |
|---|---|---|
|
实验01：实现寄存器堆 实验02：实现译码和控制单元 实验03：译码阶段基本实现 实验04：执行阶段基本实现 实验05：取址跳转模块基本实现 实验06：存储模块基本实现 实验07：流水线寄存器基本实现 实验08：前递模块基本实现 实验09：分支预测模块和IF阶段基本实现 实验10：完整流水线CPU实现 实验11：RV处理器中断与特权实现 实验12：RV处理器总线与外设模式 实验13：RV处理器OS运行验证 |
实验01：编译与链接（基于RISC-V ISA） 实验02：RISC-V汇编语言编程 实验03：启动（bootstrap） 实验04：串口输出 实验05：内存管理 实验06：上下文切换 实验07：进程调度 实验08：陷阱 实验09：中断 实验10：硬件定时器 实验11：抢占式调度 实验12：锁 实验13：软件定时器 实验14：系统调用 |
实验1：语言解析器 实验2：IR 自动生成 实验3：LA64 代码生成 实验4：转化为 SSA IR 实验5：机器无关优化 实验6：寄存器分配 |
CPU设计入门实验体系
单周期CPU设计 、 流水线CPU设计
| 单周期CPU设计 | 流水线CPU设计 | |
|---|---|---|
|
取指单元设计与实现 寄存器堆设计与实现 ALU算术逻辑单元设计与实现 DataMem数据存储设计与实现 控制器设计与实现 ALU控制器设计与实现 CPU顶层设计与实现 CPU上板验证：控制LED闪烁 CPU上板验证：控制数码管显示数字 CPU上板验证：计算斐波那契数列 |
实现寄存器堆 取指级基本实现 取指-译码中间级实现 译码级基本实现 执行级基本实现 访存级基本实现 写回级基本实现 解决寄存器读写冲突 取指级支持分支 译码级支持分支 译码级访存实现 执行级访存实现 访存级完整实现 写回级完整实现 取指级支持暂停 译码级冲突检测 |
执行级冲突检测 访存级冲突检测 解决访存冲突 实现流水线控制器 CPU上板验证：控制LED闪烁 CPU上板验证：控制数码管显示数字 CPU上板验证：计算斐波那契数列 CPU上板验证：实现秒表计数 CPU上板验证：输出三色图像 CPU上板验证：控制挡板左右移动 CPU上板验证：实现小球反弹动画 CPU上板验证：实现挡板接小球游戏 |
FPGA 入门实验体系
FPGA 快速入门
覆盖LED灯、LED点阵、数码管、拨码开关、复位键、按键、串口、音频、视频等外设。每个实验提供了详细的实验指导手册，可指导学生如何从零开始在FPGA在线实验平台完成所有实验内容。
-
实验1：LED跑马灯实验
下载比特流文件后，即可看到使用32个LED灯实现的跑马灯效果。
-
实验2：LED灯开关实验
下载比特流文件后，拨动某个拨码开关后，对应LED灯亮；拨回后，对应LED灯灭。
-
实验3：4位加法器实验
下载比特流文件后，拨动拨码开关输入2个4位操作数，即可在数码管上显示经过加法器运算之后得到的计算结果。
-
实验4：数码管计数实验
下载比特流文件后，所有数码管按每秒变化1次的频率从000000000计数到FFFFFFFFF。当计数达到FFFFFFFFF后，下次重新从000000000开始计数。计数过程中，小数点位全部点亮。
-
实验5：数码管秒表计数实验
下载比特流文件后，数码管以“时.分.秒.毫秒”格式开始计数。时间位宽格式为：hh.mm.ss.xxx，计数过程中，时、分、秒后的小数点位全部点亮。
-
实验6：LED点阵汉字显示实验
下载比特流文件后，在4个16*16的LED点阵上滚动显示一排汉字，内容为：计算机系统能力培养。
-
实验7：串口读写
下载比特流文件后，可以使用串口发送字符串，在接收端可以看到发送的字符串内容，支持ASCII模式。
-
实验8：蜂鸣器实现7个音调
下载比特流文件后，可以使用7个按键实现7个音调（do、re、mi、fa、sol、la、si）。
-
实验9：蜂鸣器演奏生日快乐
下载比特流后，可以播放使用蜂鸣器演奏的生日快乐伴奏。
-
实验10：VGA显示屏保动画
下载比特流后，可以显示屏保动画。在屏保动画中，Logo标志在黑色背景屏幕内来回移动，碰到屏幕边缘会反弹，每次碰撞时播放提示音，反弹后的Logo切换一次颜色。
数字逻辑实验体系
数字逻辑
| 门电路 | 组合逻辑 | 时序逻辑 | |||
|---|---|---|---|---|---|
|
输出0 输出32位0 1位输入输出 32位输入输出 与门 非门 或门 或非门 与非门 异或门 同或门 32位与门 32位非门 32位或门 32位或非门 32位与非门 |
32位异或门 32位同或门 两位相等 32位相等 两数相等 两数相等（全亮版） |
奇偶校验 所有位做逻辑运算 vector反转 4字节颠倒顺序 实现7458模块 3-8译码器 8-3编码器 优先编码器 4选1数据选择器 4位数值比较器 2选1多路选择器 6选1多路选择器 简单编码器 2选1多路选择器 2选1总线 9选1多路选择器 |
半加器 全加器 4个数求最小（三目运算） 计算3位vector中1的个数 根据原理图实现电路1 根据原理图实现电路2 根据原理图实现电路3 根据表达式实现电路1 根据波形图实现电路1 根据波形图实现电路2 根据波形图实现电路3 根据波形图实现电路4 根据波形图实现电路5 根据波形图实现电路6 |
D触发器 D触发器组合 异步复位触发器 同步复位触发器 同步复位触发器组 同步复位特殊值触发器组 可异步复位的触发器组 带控制端的触发器组 D锁存器 门控触发器 根据真值表实现电路 根据波形图实现电路1 根据波形图实现电路2 上升沿检测 移位寄存器（1位） 移位寄存器（8位） |
算数左右移 双向移位寄存器 四位二进制加减计数器 十进制加减计数器 分频器 |
| 状态机 | LED外设实验 | 数码管外设 | 综合设计 | |
|---|---|---|---|---|
|
验证1000序列（Moore） 验证1000序列（Mealy） 验证1101序列（Mealy） 验证1101序列（Moore） 序列识别 旅鼠1 旅鼠2 旅鼠3 旅鼠4 异步复位Moore状态机 同步复位Moore状态机 根据状态转换表实现状态机1 根据状态转换表实现状态机2 |
LED1闪烁 LED1可控闪烁 LED全闪烁 LED可控全闪烁 LED可控可数闪烁 LED1-8跑马灯 LED1-8可控跑马灯 LED1-8可控可数跑马灯 LED1-8可控往返跑马灯 LED13-20可控双向跑马灯 LED13-20可控双向往返跑马灯 LED低4高4可控跑马灯 LED低4高4可控往返跑马灯 LED无符号数值比较器 LED有符号数值比较器 |
数码管显示1个数 数码管显示8个数 数码管选择显示8数 数码管显示十进制无符号数 数码管显示十进制有符号数 数码管无符号数值比较器 数码管有符号数值比较器 数码管十进制无符号数值比较器 数码管十进制有符号数值比较器 数码管8个数选最大 数码管8个数选最小 数码管8个数选最多 数码管8个数选最少 数码管8个数求平均 数码管8个数升序排序 |
数码管8个数降序排序 数码管8个数动态升序排序 数码管8个数动态降序排序 |
计数器 格雷码计数器 字符自动机（正则表达式匹配） 表达式状态机（表达式校验） 表达式状态机-允许括号（表达式校验） 自动售货机 出租车计费 LED点阵螺旋曲线 控制屏幕画面移动 挡板接小球游戏 |
应用场景
· 基于FPGA系统能力贯通实验平台，可支撑以下课程实验环节的开展：
|
计算机组成原理 编译原理 计算机体系结构 数字电路 FPGA数字系统技术 |
操作系统 数字逻辑 计算机系统基础 数字系统设计 数字集成电路设计 |
· FPGA在线实验可与线下的硬件开发板或实验箱形成互补，学生使用线下硬件开发板或实验箱开发和测试电路，提交到线上FPGA在线实验平台完成考核。
